前言

本文将详细介绍如何使用C#、OpenCvSharp和PaddleOCR构建一个高效的车牌识别系统，适用于车辆管理、智慧停车和交通监控等多种应用场景。

车牌识别技术

车牌识别（License Plate Recognition, LPR）是计算机视觉领域的重要应用，通过图像处理和光学字符识别（OCR）技术，自动提取并识别车辆牌照上的字符信息。该技术广泛应用于智慧城市、智能交通管理和安防监控等领域。车牌识别的基本流程包括：

图像获取：从摄像头或视频流中捕获图像。

车牌定位：检测并定位图像中的车牌区域。

车牌预处理：对车牌区域进行预处理，如灰度化、二值化等。

字符分割：将车牌上的字符逐一分割出来。

字符识别：使用OCR技术识别分割出的字符。

技术栈

车牌识别系统主要基于以下技术：

OpenCvSharp4：用于图像处理的开源库。

OpenCvSharp4.Extensions：增强图像处理功能的扩展库。

OpenCvSharp4.runtime.win：Windows平台运行时支持。

PaddleOCRSharp：高精度OCR引擎，简化文字识别过程。

System.Drawing：用于图像绘制和展示结果。

基本流程

一个完整的车牌识别系统通常包含以下几个步骤：

图像采集：从摄像头或视频流中获取图像数据。

图像预处理：对图像进行必要的预处理操作，如缩放、去噪等。

车牌定位：检测并定位图像中的车牌区域。

字符分割：将车牌区域中的字符逐一分割。

字符识别：使用OCR技术识别分割出的字符。

结果输出：将识别结果输出或存储到数据库中。

完整代码

using System.Drawing;
using System;
using OpenCvSharp;
using Size = OpenCvSharp.Size;
using Rect = OpenCvSharp.Rect;
using Point = OpenCvSharp.Point;

namespaceAppLicensePlate
{
    internalclassProgram
    {
        static void Main(string[] args)
        {
            DetectBlueRectangles("v2.jpg");
        }

        public static void DetectBlueRectangles(string imagePath)
        {
            using (Mat image = Cv2.ImRead(imagePath))
            {
                using (Mat hsvImage = new Mat())
                {
                    Cv2.CvtColor(image, hsvImage, ColorConversionCodes.BGR2HSV);
                    Cv2.GaussianBlur(hsvImage, hsvImage, new Size(5, 5), 0);

                    // 调整HSV边界根据实际情况
                    Scalar lowerBlue = new Scalar(100, 70, 70);  // 使用更具体的下边界
                    Scalar upperBlue = new Scalar(140, 255, 255); // 上边界保持不变

                    using (Mat blueMask = new Mat())
                    {
                        Cv2.InRange(hsvImage, lowerBlue, upperBlue, blueMask);

                        // 形态学操作：去噪
                        using (Mat kernel = Cv2.GetStructuringElement(MorphShapes.Rect, new Size(5, 5)))
                        {
                            Cv2.MorphologyEx(blueMask, blueMask, MorphTypes.Close, kernel);
                            Cv2.MorphologyEx(blueMask, blueMask, MorphTypes.Open, kernel);
                        }

                        // 查找轮廓
                        Cv2.FindContours(blueMask, out Point[][] contours, out HierarchyIndex[] hierarchy, RetrievalModes.External, ContourApproximationModes.ApproxSimple);
                        foreach (var contour in contours)
                        {
                            var approxContour = Cv2.ApproxPolyDP(contour, Cv2.ArcLength(contour, true) * 0.05, true);
                            if (approxContour.Length == 4)
                            {
                                Rect boundRect = Cv2.BoundingRect(approxContour);

                                // 计算区域面积
                                double area = Cv2.ContourArea(contour);
                                float aspectRatio = (float)boundRect.Width / boundRect.Height;

                                // 添加多个阈值条件
                                if (area > 1000 && aspectRatio >= 2 && aspectRatio <= 5)
                                {
                                    // 在源图像中确认背景颜色是否偏离标准蓝色
                                    Mat roi = new Mat(image, boundRect);
                                    Scalar meanColor = Cv2.Mean(roi);

                                    if (meanColor[0] > 60 && meanColor[1] < 100 && meanColor[2] < 100) // 检查蓝色分量是否占优
                                    {
                                        Cv2.Rectangle(image, boundRect, Scalar.Red, 2);
                                        // 文字识别预处理
                                        using (Mat grayRoi = new Mat())
                                        {
                                            Cv2.CvtColor(roi, grayRoi, ColorConversionCodes.BGR2GRAY);
                                            Cv2.Threshold(grayRoi, grayRoi, 0, 255, ThresholdTypes.Otsu);
                                            // 保存临时文件用于OCR识别
                                            string tempImagePath = "temp_plate.png";
                                            Cv2.ImWrite(tempImagePath, grayRoi);
                                            var text = new PaddleOCRSharp.PaddleOCREngine().DetectText(tempImagePath).Text;
                                            using (System.Drawing.Bitmap bitmap = new System.Drawing.Bitmap(image.Width, image.Height))
                                            {
                                                using (System.Drawing.Graphics g = System.Drawing.Graphics.FromImage(bitmap))
                                                {
                                                    // 复制OpenCV图像到Bitmap
                                                    using (System.Drawing.Bitmap temp = OpenCvSharp.Extensions.BitmapConverter.ToBitmap(image))
                                                    {
                                                        g.DrawImage(temp, 0, 0);
                                                    }

                                                    // 设置文本样式
                                                    System.Drawing.Font font = new System.Drawing.Font("SimHei", 20, System.Drawing.FontStyle.Bold);
                                                    System.Drawing.Brush brush = System.Drawing.Brushes.Yellow;
                                                    System.Drawing.StringFormat format = new System.Drawing.StringFormat();

                                                    // 绘制带有背景的文本，提高可读性
                                                    System.Drawing.RectangleF rectF = new System.Drawing.RectangleF(
                                                        boundRect.X, boundRect.Y + boundRect.Height + 5, boundRect.Width, 40);
                                                    g.FillRectangle(System.Drawing.Brushes.Black, rectF);
                                                    g.DrawString(text, font, brush, rectF, format);
                                                }

                                                // 将Bitmap转换回OpenCV格式
                                                using (Mat newImage = OpenCvSharp.Extensions.BitmapConverter.ToMat(bitmap))
                                                {
                                                    newImage.CopyTo(image);
                                                }
                                            }
                                        }
                                    }
                                }
                            }
                        }

                        Cv2.ImShow("Blue Rectangle & Plate Text Detection", image);
                        Cv2.WaitKey(0);
                        Cv2.DestroyAllWindows();
                    }

                }
            }
        }
    }
}

优化与实用技巧

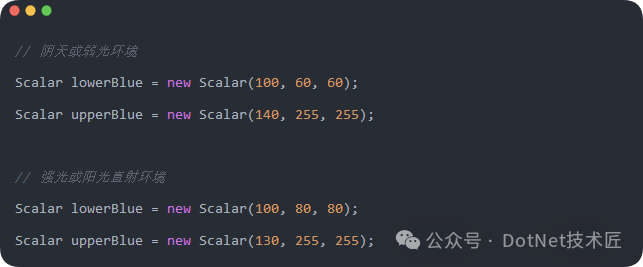

HSV颜色空间调优

HSV颜色空间对于车牌识别非常重要，不同光照条件下可能需要调整参数：

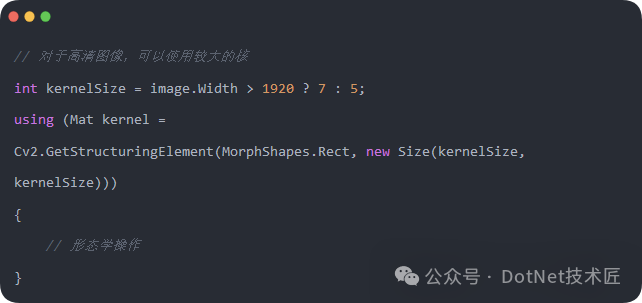

形态学操作的核大小选择

形态学操作的核大小直接影响处理效果：

较小的核（3×3）：保留更多细节，但可能无法有效去除噪点

较大的核（7×7或更大）：噪点去除效果好，但可能导致细节丢失

根据图像分辨率和质量，可动态调整核大小：

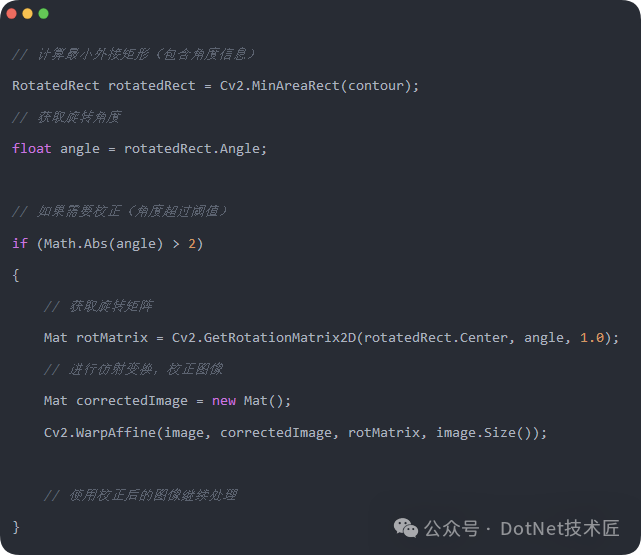

车牌倾斜校正

在实际应用中，车牌可能存在一定的倾斜角度，可以通过以下方法校正：

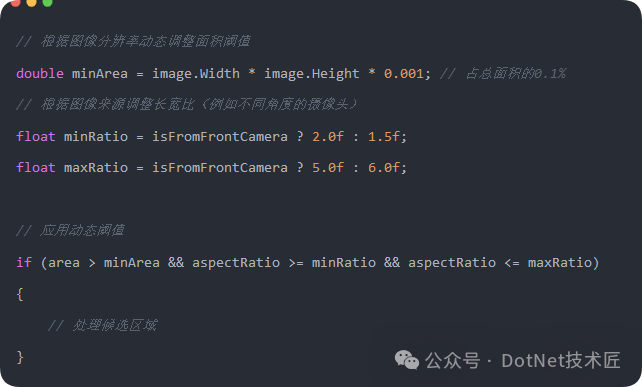

自适应车牌定位参数

不同场景下的车牌特征可能有所不同，可以设计自适应参数调整机制：

总结

本文详细介绍了基于C#和OpenCVSharp实现车牌识别系统的完整过程。从图像预处理、车牌定位到字符识别，我们采用了一系列计算机视觉和图像处理技术。虽然示例中主要针对中国蓝色车牌，但通过调整相关参数，同样适用于其他类型车牌的识别。车牌识别技术正在各行各业发挥越来越重要的作用。
